液压油缸缓冲结构的原理与设计

液压油缸缓冲结构是液压系统设计中一个非常关键的环节，它直接关系到设备运行的平稳性、可靠性和寿命。下面我将系统性地阐述其原理与设计要点。

一、为什么需要缓冲？

在液压油缸驱动大质量负载进行高速运动时，当活塞运动到行程末端，如果直接撞击缸盖或缸底，会产生巨大的冲击力和刺耳的噪音。这种冲击会带来一系列危害：

机械损坏：导致缸筒变形、密封件损坏、活塞杆弯曲、连接螺栓松动甚至断裂。

液压冲击：在系统内产生压力峰值（水锤效应），损坏泵、阀和管路。

设备振动：影响整机精度和稳定性，降低操作舒适性。

噪音污染。

缓冲的目的：在行程末端，通过可控的方式，将活塞和负载的动能转化为热能消散掉，从而实现平稳、轻柔的停止。

二、缓冲的基本原理

所有缓冲结构的核心原理都是 “节流阻尼” 。即在活塞接近行程终点时，人为地、渐进地堵塞或关小液压油的流出通道，从而在缓冲腔内形成一个被封闭或只能缓慢排出的油液“垫层”。这个油垫会产生很高的背压，作用在活塞上，产生与运动方向相反的制动力，使活塞减速直至停止。

其物理本质是：动能（负载质量 × 速度² / 2）通过节流小孔转化为热能（油液发热）而被消耗。

三、主要缓冲结构类型与设计

缓冲结构通常集成在缸头或缸尾内部，主要分为两大类：固定节流缓冲和可变节流缓冲。

1. 固定节流缓冲

活塞到达缓冲区域时，油液只能通过一个固定的小孔（或缝隙）排出，节流面积恒定。

常见形式：圆柱形缓冲柱塞 + 缓冲套。

工作原理：

正常行程时，缓冲柱塞不介入，油液自由流动。

活塞进入缓冲阶段，缓冲柱塞进入缓冲套（或称缓冲孔），将主油路关闭。油液只能通过柱塞与缓冲套之间的环形间隙（或柱塞上的三角槽）挤出。

间隙面积固定，产生的背压理论上与活塞速度的平方成正比。初始制动力大，减速剧烈，后期制动力迅速减小。

优缺点：

优点：结构简单，成本低，可靠性高。

缺点：缓冲效果受负载和速度影响大。负载轻或速度慢时可能“过缓冲”（提前停止或爬行）；负载重或速度快时可能“欠缓冲”（仍有冲击）。 通用性较差。

2. 可变节流缓冲（理想型）

节流面积在缓冲过程中能自动变化，以产生更理想的匀减速或近似匀减速效果。

常见形式：阶梯柱塞式、圆锥柱塞式或在缓冲柱塞上开设变截面三角槽。

工作原理：

以变截面三角槽为例：随着缓冲柱塞逐渐深入缓冲套，三角槽的通流面积（油液流出窗口）逐渐减小，节流作用逐渐增强。

通过精心设计三角槽的轮廓曲线，可以使缓冲腔内的压力（即制动力）在整个缓冲过程中保持恒定或按理想曲线变化，从而实现平滑、可控的匀减速。

优缺点：

优点：缓冲平稳，效果优于固定式，对工况变化的适应性更强。

缺点：设计计算更复杂，加工精度要求更高，成本略高。

3. 其他特殊结构

缓冲阀式（外置可调式）：在油缸进出口设置可调节流阀或单向节流阀。到达行程终点时，通过机械撞针触发或电气信号控制，关闭或关小回油通路。优点是可调，便于现场适配工况，但结构相对复杂。

自卸压缓冲：在缓冲柱塞上设计一个单向阀钢球。当需要反向启动时，进油压力顶开钢球，油液快速进入活塞端，避免启动压力过高或启动缓慢。

四、缓冲设计的关键考虑因素与步骤

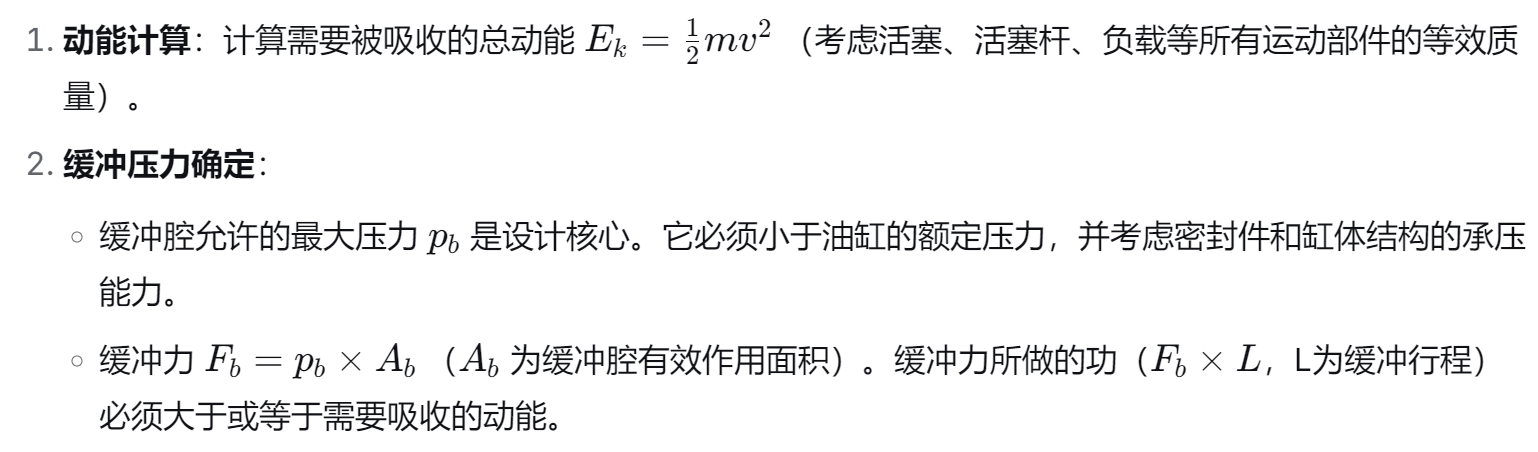

3.缓冲行程选择：在空间允许的前提下，尽可能增加缓冲行程L。更长的缓冲行程可以降低所需的缓冲压力，使减速更平缓，对系统更友好。

4.节流特性设计：

对于固定式，关键是计算环形间隙面积。

对于可变式，需要根据目标减速曲线（如恒定减速度）反推出三角槽的截面形状变化公式，进行准确设计。

5.反向启动问题：必须考虑缓冲结束后，如何让活塞平稳、快速地反向启动。通常采用自卸压单向阀结构来解决。

6.发热与散热：缓冲过程产生的热能会使局部油温升高，需评估是否在系统允许范围内。

现代设计趋势：在电液伺服系统或高性能应用中，越来越多地采用 “电子缓冲” ——即通过伺服阀或比例阀，在活塞接近终点时，由位置传感器反馈信号，控制器发出指令使阀芯逐渐关闭，实现准确的伺服减速。这提供了更大的灵活性和可控性，但系统成本和复杂度也更高。

在实际工程中，缓冲结构的选择和设计是平衡性能、成本、可靠性和空间约束的结果。对于大多数标准应用，经过优化的可变节流缓冲结构（尤其是三角槽设计）因其良好的综合性能而被广泛采用。
