液压站液压系统的工作原理

2025-05-06

液压站(液压动力单元)是液压系统的核心部分,负责为执行机构(如液压缸液压马达)提供动力。其工作原理基于帕斯卡定律(液体传递压力),通过液压油的压力能转换为机械能。以下是液压站液压系统的详细工作原理:


1. 液压系统的基本组成

液压站通常由以下核心部件构成:

动力元件:液压泵(齿轮泵叶片泵、柱塞泵等),将机械能转换为液压能。

执行元件:液压缸(直线运动)或液压马达(旋转运动),将液压能转换回机械能。

控制元件:方向阀、压力阀、流量阀等,控制油液流向、压力和流量。

辅助元件:油箱、过滤器、冷却器、蓄能器、管路等。

工作介质:液压油(传递能量并润滑部件)。


2. 液压系统的工作原理

(1)动力传递流程

液压泵启动

电机或发动机驱动液压泵旋转,从油箱吸油,将低压油加压成高压油输出。

关键点:泵的排量决定流量,系统压力由负载决定(压力阀限制值)。


压力油输送

高压油经管路流向控制阀(如换向阀),阀芯位置决定油液流向执行元件(液压缸/马达)。


执行元件动作

液压缸:压力油推动活塞杆伸出或缩回,完成直线运动。

液压马达:压力油驱动转子旋转,输出扭矩和转速。


回油过程

执行元件排出的低压油经回油管路返回油箱,完成循环。

注意:回油路通常设有过滤器,确保油液清洁。


(2)压力控制

溢流阀:当系统压力超过设定值时,溢流阀开启,将多余油液导回油箱,保护系统。

减压阀:在分支回路中降低压力,满足不同执行元件的需求。


(3)方向控制

换向阀(电磁阀、手动阀等):通过改变阀芯位置,控制油液流向,从而改变执行元件的运动方向。

例如:三位四通阀的中位机能可实现液压缸停止、伸出或缩回。


(4)流量控制

节流阀/调速阀:通过调节油液流量,控制执行元件的运动速度。

例如:减小流量可降低液压缸的伸出速度。

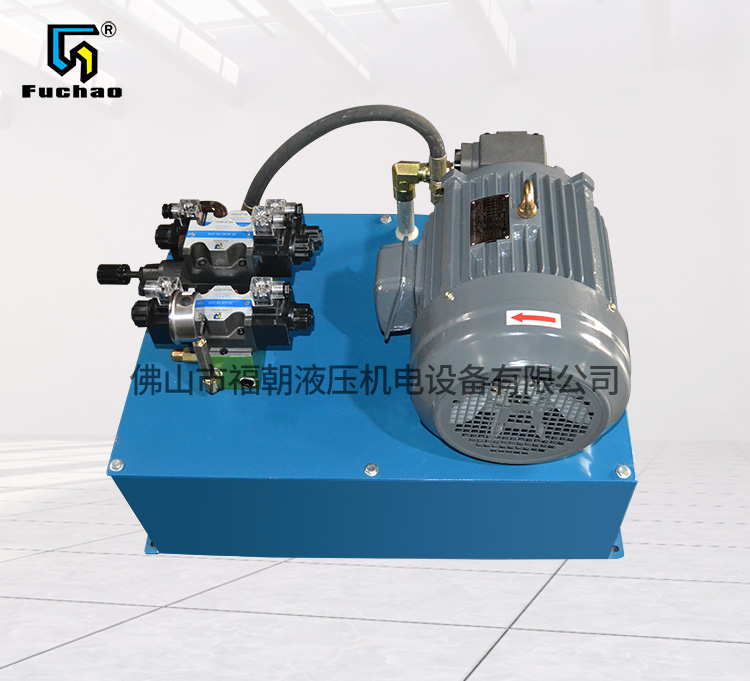

液压系统


3. 液压系统的关键特性

帕斯卡定律:封闭系统中,液体压力处处相等(\(F = P \times A\),力=压力×作用面积)。

功率守恒:液压泵输出功率(\(P = p \times Q\))与执行元件输入功率基本相等(忽略效率损失)。

系统压力:由外负载决定,但受溢流阀限制(如设定20MPa,则系统压力为20MPa)。


4. 液压站的工作模式示例

以液压缸举升重物为例:

电机启动,液压泵从油箱吸油并加压。

换向阀切换至“举升”位,高压油进入液压缸无杆腔,推动活塞上升。

当压力超过重物负载时,活塞杆伸出,举升重物。

换向阀复位后,液压缸停止;切换至“下降”位时,油液返回油箱,重物下降。


5. 辅助元件的作用

油箱:储油、散热、沉淀杂质。

过滤器:清除油中颗粒污染物,保护精密部件。

冷却器:控制油温(高温会降低油液黏度和密封性能)。

蓄能器:储存压力能,应对瞬时流量需求或缓冲冲击。


6. 常见液压回路

调压回路:通过溢流阀设定系统Z大压力。

调速回路:用节流阀或变量泵调节速度。

同步回路:确保多个液压缸同步运动(如采用分流阀)。


7. 液压系统的优缺点

优点:

功率密度高(小体积传递大力)。

调速方便,可实现无级变速。

布局灵活(通过管路连接远距离执行机构)。


缺点:

油液泄漏风险,污染环境。

对油液清洁度和温度敏感。

维护成本较高。


液压站通过液压泵将机械能转化为油液压力能,再通过控制阀和执行元件完成机械动作。其核心在于压力、流量、方向的精准控制,广泛应用于工程机械、冶金、船舶等领域。设计时需根据负载、速度、环境等参数选择元件,并注重系统的密封性和散热。
